3eme main

Dans de nombreux travaux délicats, notamment ceux de type "soudure", il est nécessaire de maintenir plusieurs éléments ensemble de manière provisoire, sans pour autant pouvoir se servir de ses deux mains à cette tâche.

Double pince - Gelatine Double pince - Cable

Ce petit bricolage "incontournable et pratique" règle (en partie) ce problème, en proposant une troisième, voire une quatrième main !

3ème main : aide aux soudures

Etamage Jonction 3eme main

Le prototype présenté ici est la version "complète" de multiples versions simplifiées, qui regroupe plusieurs possibilités d'assemblages pour des soudures de type "fil à fil" et dispose en outre d'emplacements permettant de maintenir des connectiques (XLR, Jack, RCA...)


Les matériaux : Le modèle de pince à linge choisi sera bien évidemment en bois pour sa tenue thermique. Il en existe de plusieurs tailles. Les plus larges conviennent mieux à cette application : serrage efficace, et facilité de montage par vissage sur la planche.


Fixation des pinces à linge :
Demontage

Démontez une moitié de la pince à linge. Laissez de coté la partie sans ressort.
Marquage

Sur la partie avec ressort, marquez les endroits des trous de fixation (pointeau, pointe à tracer ou pointe de vis)
Percage

Percez les trous de fixation (3mm)
Chanfrein

Chanfreinez les trous avec un foret (7mm). Poncez un peu avec le papier de verre.
Vis

Fixez la pince sur la planche avec les vis agglo
Remontage Remontage

Remontez l'autre moitié de la pince (ouvrez le ressort en faisant levier avec un tournevis, et faites glisser l'autre moitié)
Empreinte 1 Empreinte 2 Empreinte croix

Pour une meilleure préhension des fils à souder, j'ai marqué les extrémités des pinces à linge avec un foret de 1mm
Configuration croisee

Différentes positions de fixations de pinces à linge (dessus, coté) permettent d'obtenir des angles de soudage plus aisé.
Après, libre à vous d'adapter les positions et les angles selon vos besoins.

Ce prototype possède quelques trous sur la surface plane de la planche, ceci afin de maintenir en place des connectiques. Les trous correspondent aux pins des connecteurs dans un diamètre un poil supérieur :
XLR male XLR male

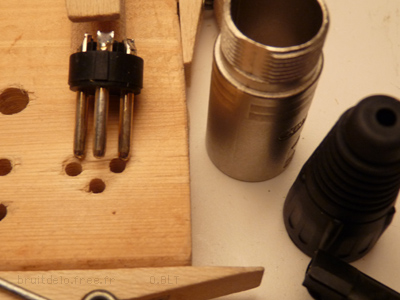

XLR mâle : trois trous de 3mm
XLR femelle XLR femelle


XLR femelle : trou de 13mm. Trou partiellement débouchant
Jack Jack


Jack 6,35 : trou de 6,5mm / Jack 3,5 : trou de 3,5mm

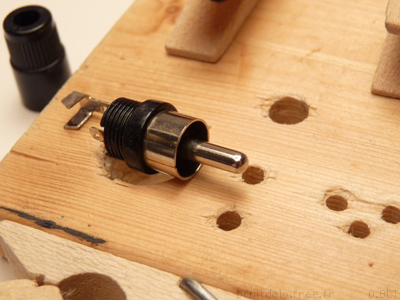

RCA RCA


Cinch / RCA : trou de 3,5mm
Sub-D

Les autres formats de connectique prennent placent dans la pince fixée sur la tranche de la planche.

Version mono pince à aimant

Double pince - Gelatine


Cette version simplifiée permet de maintenir un fil (ou n'importe quoi d'autre) dans un endroit délicat à partir d'une zone en métal.

Les matériaux : Pince à 1 aimant Pince à 2 aimants

Démontez les pinces à linge en retirant une moitié en bois.

Pré-percez les pinces à linge aux endroits de fixation des aimants avec un foret (1,5mm) pour éviter que le bois ne se fende. Visez les endroits où il y a le plus de matière, et où le ressort métallique n'est pas gênant.

Fixez les aimants avec la visserie agglo (3x10mm). Limez éventuellement les parties de la vis qui déboucheraient de l'autre coté de la pince (ou percez légèrement la partie opposée de la pince, ceci dans le but d'obtenir un maintient dans l'axe des deux mâchoires qui ont tendance à se décaler l'un par rapport à l'autre.)

Une remarque : stockez vos pinces dans un endroit propre, les aimants ramassant tout ce qui est métallique !

Version double pince


Pinces "articulées"

Double pince - Poly Double pince - Cable
Double pince assemblee Montage double pince

Autre utilisation des pinces à linge en bois : connexions provisoires

Pince double - Connexion provisoire sur batterie Pince double - Connexions

Bidouille / astuce : connexion provisoire.
Par exemple pour des packs de batteries rechargeables.
